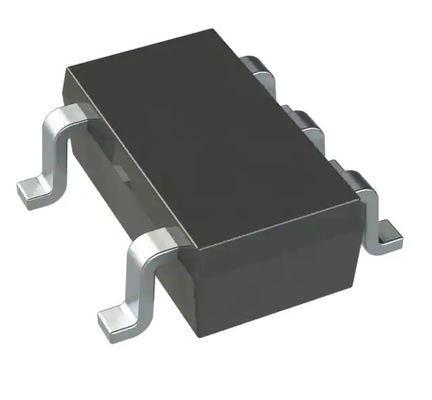

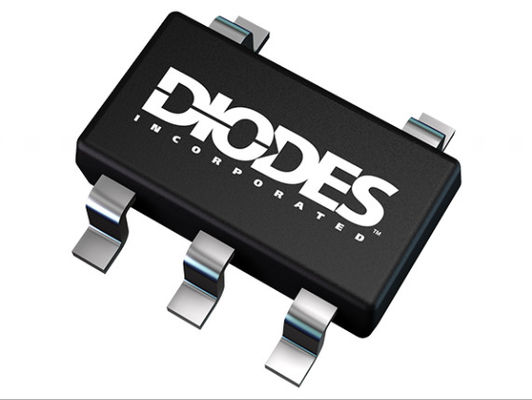

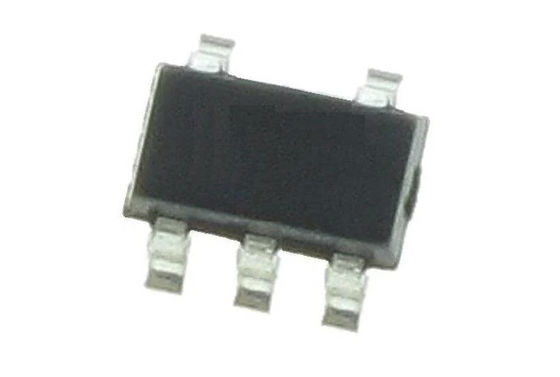

AP7370-50W5-7 लीनियर वोल्टेज रेगुलेटर IC पॉजिटिव फिक्स्ड 1 आउटपुट 300mA SOT-25
| उत्पत्ति के प्लेस | हम |
|---|---|
| ब्रांड नाम | Diodes Incorporated |
| प्रमाणन | RoHS |
| मॉडल संख्या | AP7370-50W5-7 |
| न्यूनतम आदेश मात्रा | 3000 |
| मूल्य | negotiate |
| पैकेजिंग विवरण | कट टेप (सीटी) |
| प्रसव के समय | 5-8 कार्य दिवस |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | 42000 |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| वोल्टेज - इनपुट (अधिकतम) | 18 वी | वोल्टेज - आउटपुट (न्यूनतम / निश्चित) | 5वी |
|---|---|---|---|
| वोल्टेज ड्रॉपआउट (अधिकतम) | 0.55V @ 100mA | मौजूदा उत्पादन | 300mA |
| वर्तमान - मौन (Iq) | 2.5 माइक्रोए | वर्तमान - आपूर्ति (अधिकतम) | 300 µA |
उत्पाद विवरण
AP7370-50W5-7 लीनियर वोल्टेज रेगुलेटर IC पॉजिटिव फिक्स्ड 1 आउटपुट 300mA SOT-25
AP7370 श्रृंखला एक सकारात्मक वोल्टेज नियामक आईसी है।
AP7370 में विस्तृत इनपुट वोल्टेज रेंज, उच्च सटीकता, कम ड्रॉपआउट वोल्टेज, करंट लिमिट, रिवर्स करंट प्रोटेक्शन और अल्ट्रा-लो क्विज़ेंट करंट की विशेषताएं हैं जो इसे विभिन्न USB और पोर्टेबल उपकरणों और इंस्ट्रूमेंट एप्लिकेशन में उपयोग के लिए आदर्श बनाती हैं।
आईसी में एक वोल्टेज संदर्भ, एक त्रुटि एम्पलीफायर, आउटपुट वोल्टेज सेट करने के लिए एक प्रतिरोधक नेटवर्क, वर्तमान सुरक्षा के लिए एक वर्तमान सीमा सर्किट और एक चिप सक्षम सर्किट होता है।
AP7370 1.2V, 1.5V, 1.8V, 2.8V, 3.0V, 3.3V, 3.6V और 5.0V निश्चित आउटपुट वोल्टेज संस्करणों में उपलब्ध है।
AP7370 जगह बचाने वाले SOT23, SOT25, SOT89 और U-DFN2020-6 (टाइप C) पैकेज में उपलब्ध है।
विशेषताएं
वाइड इनपुट वोल्टेज रेंज: 18V तक
कम ड्रॉपआउट वोल्टेज: VDROP = 500mV @ IOUT = 100mA
लो ग्राउंड करंट
उच्च आउटपुट वोल्टेज सटीकता
कम ईएसआर सिरेमिक कैपेसिटर के साथ संगत
उत्कृष्ट रेखा / भार विनियमन
थर्मल शटडाउन फ़ंक्शन
लघु वर्तमान संरक्षण
रिवर्स करंट प्रोटेक्शन
पूरी तरह से सीसा रहित और पूरी तरह से RoHS अनुरूप (नोट 1 और 2)
हलोजन और सुरमा मुक्त।"ग्रीन" डिवाइस (नोट 3)
अनुप्रयोग
बैटरी चालित उपकरण
लैपटॉप, पामटॉप्स, नोटबुक कंप्यूटर
पोर्टेबल सूचना उपकरण
पैमाइश
वजन तराजू
विशिष्ट अनुप्रयोग सर्किट
AP7370-50W5-7 की विशिष्टता
| श्रेणी | एकीकृत सर्किट (आईसी) पावर प्रबंधन (पीएमआईसी) वोल्टेज नियामक - रैखिक |
|
एमएफआर
|
डायोड शामिल
|
|
उत्पाद की स्थिति
|
सक्रिय
|
|
आउटपुट कॉन्फ़िगरेशन
|
सकारात्मक
|
|
उत्पादन का प्रकार
|
हल किया गया
|
|
नियामकों की संख्या
|
1
|
|
वोल्टेज - इनपुट (अधिकतम)
|
18 वी
|
|
वोल्टेज - आउटपुट (न्यूनतम / निश्चित)
|
5वी
|
|
वोल्टेज ड्रॉपआउट (अधिकतम)
|
0.55V @ 100mA
|
|
मौजूदा उत्पादन
|
300mA
|
|
वर्तमान - मौन (Iq)
|
2.5 माइक्रोए
|
|
वर्तमान - आपूर्ति (अधिकतम)
|
300 µA
|
|
संरक्षण सुविधाएँ
|
ओवर करंट, ओवर टेम्परेचर, रिवर्स करंट, शॉर्ट सर्किट
|
|
परिचालन तापमान
|
-40 डिग्री सेल्सियस ~ 125 डिग्री सेल्सियस (टीजे)
|
|
माउन्टिंग का प्रकार
|
माउंट सतह
|
|
पैकेज / मामला
|
एससी-74ए, एसओटी-753
|
मूल
हमारी कंपनी सुनिश्चित करती है कि उत्पादों का प्रत्येक बैच मूल कारखाने से आता है, और मूल लेबल और पेशेवर परीक्षण एजेंसी रिपोर्ट प्रदान कर सकता है।
कीमत
हम विभिन्न प्रकार के उद्धरण चैनल प्रदान करते हैं, और बातचीत के बाद ऑर्डर अनुबंध पर हस्ताक्षर करते हैं।
लेन-देन
संचार और समझौते के बाद, हम आपको भुगतान की व्यवस्था करने के लिए मार्गदर्शन करेंगे।
वितरण चक्र
उसी दिन डिलीवरी, आम तौर पर 5-12 कार्य दिवस, महामारी के दौरान थोड़ी देरी हो सकती है, हम पूरी प्रक्रिया का पालन करेंगे।
यातायात
हम आपके देश के अनुसार उपयुक्त परिवहन मोड का चयन करेंगे।
पैकेजिंग
आपके साथ संचार के बाद, हम माल की सुरक्षित डिलीवरी सुनिश्चित करने के लिए माल के वजन के अनुसार उपयुक्त पैकेजिंग विधि का चयन करेंगे।
