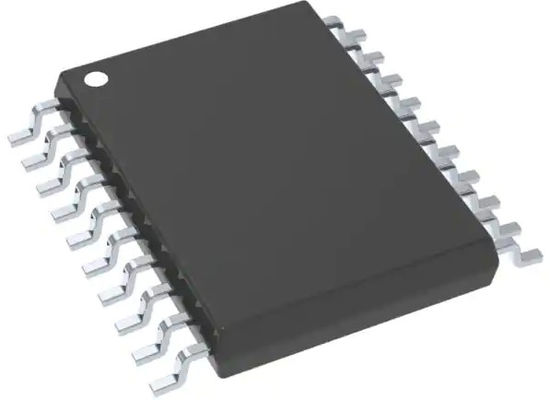

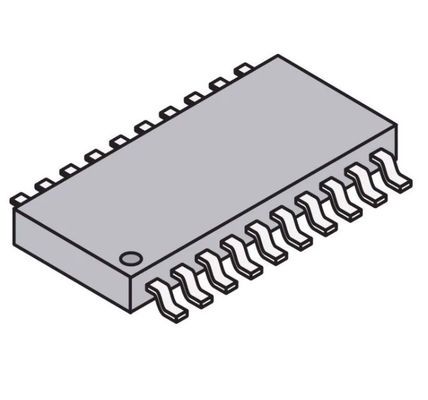

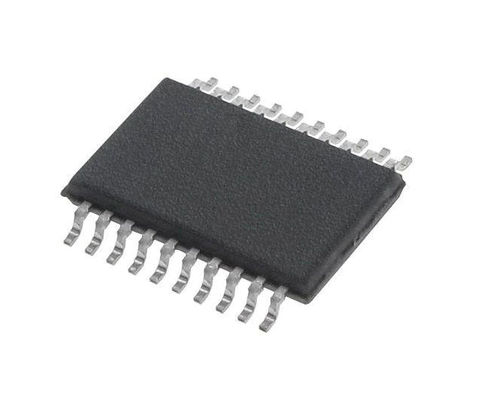

PIC16F690T-I/SS PIC 16F माइक्रोकंट्रोलर IC 8-बिट 20MHz 7KB FLASH 20-SSOP

PIC16F690T-I/SS PIC 16F माइक्रोकंट्रोलर IC 8-बिट 20MHz 7KB (4K X 14) FLASH 20-SSOP

उच्च प्रदर्शन आरआईएससी सीपीयू

• सीखने के लिए केवल 35 निर्देश:

- शाखाओं को छोड़कर सभी एकल-चक्र निर्देश

• संचालन गति:

- डीसी - 20 मेगाहर्ट्ज ऑसीलेटर / घड़ी इनपुट

- डीसी - 200 एनएस निर्देश चक्र

• व्यवधान क्षमता

• 8-लेवल डीप हार्डवेयर स्टैक

• प्रत्यक्ष, अप्रत्यक्ष और सापेक्ष संबोधन मोड

विशेष माइक्रोकंट्रोलरविशेषताएं

• परिशुद्धता आंतरिक थरथरानवाला:

- फैक्टरी ± 1% पर कैलिब्रेट किया गया

- 8 मेगाहर्ट्ज से 32 किलोहर्ट्ज़ की सॉफ्टवेयर चयन योग्य आवृत्ति रेंज

- सॉफ्टवेयर ट्यून करने योग्य

- टू-स्पीड स्टार्ट-अप मोड

- महत्वपूर्ण अनुप्रयोगों के लिए क्रिस्टल फेल डिटेक्ट

- बिजली की बचत के लिए ऑपरेशन के दौरान क्लॉक मोड स्विचिंग

• पावर सेविंग स्लीप मोड

• वाइड ऑपरेटिंग वोल्टेज रेंज (2.0V-5.5V)

• औद्योगिक और विस्तारित तापमान रेंज

• पावर-ऑन रीसेट (पीओआर)

• पावर-अप टाइमर (PWRTE) और ऑसिलेटर स्टार्ट-अप टाइमर (OST)

• सॉफ़्टवेयर नियंत्रण विकल्प के साथ ब्राउन-आउट रीसेट (बीओआर)।

ऑन-चिप ऑसिलेटर के साथ उन्नत लो-करंट वॉचडॉग टाइमर (डब्ल्यूडीटी) (सॉफ्टवेयर चयन योग्य नाममात्र 268 सेकंड फुल प्रीस्केलर के साथ) सॉफ्टवेयर सक्षम के साथ

• मल्टीप्लेक्स मास्टर क्लियर/इनपुट पिन

• प्रोग्राम करने योग्य कोड सुरक्षा

• हाई एंड्यूरेंस फ्लैश/ईईपीरोम सेल:

- 100,000 फ्लैश सहनशक्ति लिखें

- 1,000,000 EEPROM सहनशक्ति लिखते हैं

- फ्लैश/डेटा EEPROM प्रतिधारण: > 40 वर्ष

• उन्नत USART मॉड्यूल:

- RS-485, RS-232 और लिन 2.0 को सपोर्ट करता है

- ऑटो-बॉड डिटेक्ट

- स्टार्ट बिट लो-पावर फीचर्स पर ऑटो-वेक-अप

• स्टैंडबाय करंट: - 50 एनए @ 2.0V, विशिष्ट

• चालू बिजली:

- 1 1μA @ 32 kHz, 2.0V, विशिष्ट

- 220μए @ 4 मेगाहर्ट्ज, 2.0 वी, ठेठ

• प्रहरी टाइमर वर्तमान:

- <1μए @ 2.0V, ठेठ

परिधीय विशेषताएं

• 17 आई/ओ पिन और 1 इनपुट-ओनली पिन:

- प्रत्यक्ष एलईडी ड्राइव के लिए उच्च वर्तमान स्रोत / सिंक

- इंटरप्ट-ऑन-चेंज पिन

- व्यक्तिगत रूप से प्रोग्राम करने योग्य कमजोर पुल-अप

- अल्ट्रा लो-पावर वेक-अप (ULPWU)

• एनालॉग तुलनित्र मॉड्यूल के साथ:

- दो एनालॉग तुलनित्र

- प्रोग्राम करने योग्य ऑन-चिप वोल्टेज संदर्भ (सीवीआरईएफ) मॉड्यूल (वीडीडी का%)

- तुलनित्र इनपुट और आउटपुट बाह्य रूप से सुलभ

- एसआर लैच मोड

- टाइमर 1 गेट सिंक लैच

- फिक्स्ड 0.6V VREF

• ए/डी कन्वर्टर:

- 10-बिट रिज़ॉल्यूशन और 12 चैनल

• टाइमर0: 8-बिट टाइमर/8-बिट प्रोग्रामेबल प्रीस्केलर के साथ काउंटर

• बेहतर टाइमर1:

- प्रीस्कूलर के साथ 16-बिट टाइमर/काउंटर

- बाहरी टाइमर 1 गेट (गिनती सक्षम)

- एलपी मोड में ओएससी1 और ओएससी2 को टाइमर1 ऑसिलेटर के तौर पर इस्तेमाल करने का विकल्प अगर आईएनटीओएससी मोड चुना गया हो

• टाइमर2: 8-बिट टाइमर/8-बिट अवधि रजिस्टर के साथ काउंटर, प्रीस्केलर और पोस्टस्केलर

• उन्नत कैप्चर, तुलना, PWM+ मॉड्यूल:

- 16-बिट कैप्चर, अधिकतम रिज़ॉल्यूशन 12.5 एनएस

- तुलना करें, अधिकतम रिज़ॉल्यूशन 200 एनएस

- 1, 2 या 4 आउटपुट चैनलों के साथ 10-बिट PWM, प्रोग्रामेबल "डेड टाइम", अधिकतम फ्रीक्वेंसी 20 kHz

- PWM आउटपुट स्टीयरिंग कंट्रोल

• सिंक्रोनस सीरियल पोर्ट (SSP):

- एसपीआई मोड (मास्टर और स्लेव)

• I2C™ (मास्टर/स्लेव मोड):

- I2C™ एड्रेस मास्क

• दो पिनों के माध्यम से इन-सर्किट सीरियल प्रोग्रामिंगटीएम (आईसीएसपीटीएम)।

PIC16F690T-I/SS की विशिष्टता
