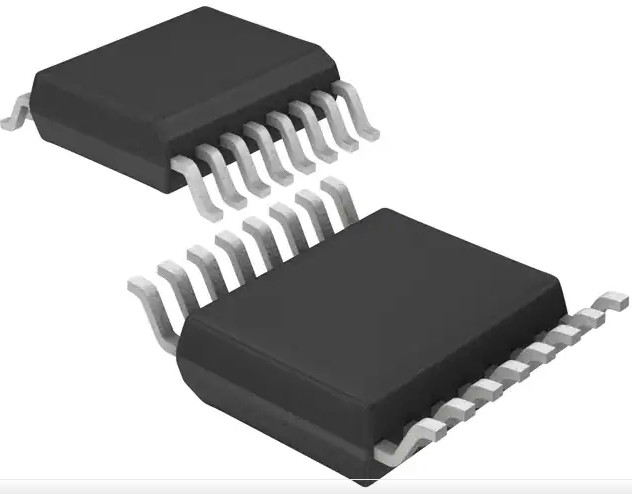

ISL6752AAZA-T कॉमन आईसी चिप रेगुलेटर आउटपुट कंट्रोलर IC 16-QSOP
| उत्पत्ति के प्लेस | अमेरीका |
|---|---|
| ब्रांड नाम | Renesas Electronics America Inc |
| प्रमाणन | RoHS |
| मॉडल संख्या | ISL6752AAZA-टी |
| न्यूनतम आदेश मात्रा | 2500 |
| मूल्य | negotiate |
| पैकेजिंग विवरण | रील |
| प्रसव के समय | 5-8 कार्य दिवस |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | 5000 |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| उत्पाद का नाम | ISL6752AAZA-टी | फ्रीक्वेंसी - स्विचिंग | 2 मेगाहर्ट्ज तक |
|---|---|---|---|
| वोल्टेज - आपूर्ति (Vcc/Vdd) | 9वी ~ 16 वी | समारोह | स्टेप-अप/स्टेप-डाउन |
| टोपोलॉजी | पूर्ण ब्रिज | पैकेज / मामला | 16-एसएसओपी (0.154", 3.90 मिमी चौड़ाई) |
| हाई लाइट | ISL6752AAZA-T कॉमन आईसी चिप्स,ISL6752AAZA-T आउटपुट कंट्रोलर IC,आउटपुट कंट्रोलर IC 16-QSOP |
||
उत्पाद विवरण
ISL6752AAZA-T फुल-ब्रिज रेगुलेटर पॉजिटिव आइसोलेशन कैपेबल आउटपुट कंट्रोलर IC 16-QSOP
ISL6752 एक उच्च-प्रदर्शन, लो-पिन काउंट वैकल्पिक जीरो-वोल्टेज स्विचिंग (ZVS) फुल-ब्रिज PWM कंट्रोलर है।इंटरसिल के आईएसएल6551 की तरह, यह ऊपरी ब्रिज एफईटी को एक निश्चित 50% कर्तव्य चक्र पर चलाकर जेडवीएस ऑपरेशन प्राप्त करता है, जबकि निचला ब्रिज एफईटी समायोज्य गुंजयमान स्विचिंग देरी के साथ ट्रेलिंग-एज मॉड्यूलेटेड होता है।अधिक परिचित चरण-स्थानांतरित नियंत्रण विधि की तुलना में, यह एल्गोरिथ्म कम पिन काउंट पैकेज में कम जटिलता के साथ समान दक्षता और बेहतर ओवरकरंट और लाइट लोड प्रदर्शन प्रदान करता है।
ISL6752 में सिंक्रोनस रेक्टीफायर (SR) नियंत्रण के लिए पूरक PWM आउटपुट हैं।बाहरी नियंत्रण वोल्टेज का उपयोग करके PWM आउटपुट के सापेक्ष पूरक आउटपुट गतिशील रूप से उन्नत या विलंबित हो सकते हैं।
इस उन्नत BiCMOS डिज़ाइन में सटीक मृत समय और गुंजयमान विलंब नियंत्रण और 2MHz ऑपरेटिंग आवृत्ति के लिए समायोज्य एक ऑसिलेटर है।इसके अतिरिक्त, बहु-पल्स दमन कम कर्तव्य चक्रों पर वैकल्पिक आउटपुट दालों को सुनिश्चित करता है जहां पल्स लंघन हो सकता है।
विशेषताएं
• ZVS ऑपरेशन के लिए एडजस्टेबल रेजोनेंट डिले
• समायोज्य विलंब/अग्रिम के साथ तुल्यकालिक दिष्टकारी नियंत्रण आउटपुट
• वर्तमान-मोड नियंत्रण
• 3% वर्तमान सीमा सीमा
• समायोज्य मृत समय नियंत्रण
• 175µA स्टार्ट-अप करंट
• आपूर्ति यूवीएलओ
• समायोज्य थरथरानवाला आवृत्ति 2 मेगाहर्ट्ज तक
• आंतरिक अधिक तापमान संरक्षण
• बफ़र्ड ऑसिलेटर सॉटूथ आउटपुट
• उत्पादन में देरी के लिए तेजी से वर्तमान अर्थ
• समायोज्य चक्र-दर-चक्र शिखर वर्तमान सीमा
• 70ns लीडिंग एज ब्लैंकिंग
• बहु-नाड़ी दमन
• Pb-मुक्त (RoHS अनुरूप)
अनुप्रयोग
• ZVS पूर्ण-पुल कन्वर्टर्स
• टेलीकॉम और डेटाकॉम पावर
• वायरलेस बेस स्टेशन पावर
• फ़ाइल सर्वर शक्ति
• औद्योगिक बिजली व्यवस्था
ISL6752AAZA-T की विशिष्टता
| श्रेणी |
एकीकृत सर्किट (आईसी) |
|
एमएफआर
|
रेनेसास इलेक्ट्रॉनिक्स अमेरिका इंक
|
|
उत्पाद की स्थिति
|
सक्रिय
|
|
उत्पादन का प्रकार
|
ट्रांजिस्टर चालक
|
|
समारोह
|
स्टेप-अप/स्टेप-डाउन
|
|
आउटपुट कॉन्फ़िगरेशन
|
सकारात्मक, अलगाव सक्षम
|
|
टोपोलॉजी
|
पूर्ण ब्रिज
|
|
आउटपुट की संख्या
|
1
|
|
आउटपुट चरण
|
1
|
|
वोल्टेज - आपूर्ति (Vcc/Vdd)
|
9वी ~ 16 वी
|
|
फ्रीक्वेंसी - स्विचिंग
|
2 मेगाहर्ट्ज तक
|
|
कर्तव्य चक्र (अधिकतम)
|
99%
|
|
तुल्यकालिक शुद्ध करनेवाला
|
हाँ
|
|
क्लॉक सिंक
|
नहीं
|
|
नियंत्रण सुविधाएँ
|
आवृत्ति नियंत्रण
|
|
परिचालन तापमान
|
-40 डिग्री सेल्सियस ~ 105 डिग्री सेल्सियस (टीए)
|
|
माउन्टिंग का प्रकार
|
माउंट सतह
|
|
पैकेज / मामला
|
16-एसएसओपी (0.154", 3.90 मिमी चौड़ाई)
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
16-क्यूएसओपी
|
मूल
हमारी कंपनी सुनिश्चित करती है कि उत्पादों का प्रत्येक बैच मूल कारखाने से आता है, और मूल लेबल और पेशेवर परीक्षण एजेंसी रिपोर्ट प्रदान कर सकता है।
कीमत
हम विभिन्न प्रकार के उद्धरण चैनल प्रदान करते हैं, और बातचीत के बाद ऑर्डर अनुबंध पर हस्ताक्षर करते हैं।
लेन-देन
संचार और समझौते के बाद, हम आपको भुगतान की व्यवस्था करने के लिए मार्गदर्शन करेंगे।
वितरण चक्र
उसी दिन डिलीवरी, आम तौर पर 5-12 कार्य दिवस, महामारी के दौरान थोड़ी देरी हो सकती है, हम पूरी प्रक्रिया का पालन करेंगे।
यातायात
हम आपके देश के अनुसार उपयुक्त परिवहन मोड का चयन करेंगे।
पैकेजिंग
आपके साथ संचार के बाद, हम माल की सुरक्षित डिलीवरी सुनिश्चित करने के लिए माल के वजन के अनुसार उपयुक्त पैकेजिंग विधि का चयन करेंगे।
