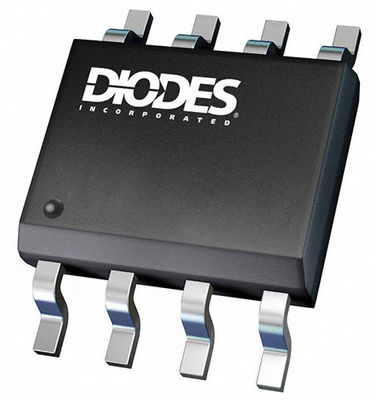

AL8863SP-13 LED ड्राइवर IC 1 आउटपुट DC कंट्रोलर स्टेप-डाउन PWM डिमिंग 8-SO-EP
| उत्पत्ति के प्लेस | अमेरीका |
|---|---|
| ब्रांड नाम | Diodes Incorporated |
| प्रमाणन | RoHS |
| मॉडल संख्या | AL8863SP-13 |
| न्यूनतम आदेश मात्रा | 2500 |
| मूल्य | negotiations |
| पैकेजिंग विवरण | टेप रील (TR) |
| प्रसव के समय | 5-8 कार्य दिवस |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | 5000 |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| आदर्श | AL8863SP-13 | टोपोलॉजी | स्टेप-डाउन (हिरन) |
|---|---|---|---|
| वोल्टेज - आपूर्ति (न्यूनतम) | 4.5 वी | वोल्टेज - आपूर्ति (अधिकतम) | 60 वी |
| आवृत्ति | 50 किलोहर्ट्ज़ ~ 1 मेगाहर्ट्ज | पैकेज / मामला | 8-SOIC (0.154", 3.90mm चौड़ाई) एक्सपोज़्ड पैड |
उत्पाद विवरण
AL8863SP-13 LED ड्राइवर IC 1 आउटपुट DC कंट्रोलर स्टेप-डाउन PWM डिमिंग 8-SO-EP
विवरण
AL8863 एक स्टेप-डाउन DC/DC कंट्रोलर है जिसे उच्च आउटपुट करंट के साथ LED ड्राइव करने के लिए डिज़ाइन किया गया है।डिवाइस 4.5V से 60V तक इनपुट सप्लाई वोल्टेज पर काम करता है।एल ई डी का श्रृंखला कनेक्शन समान एलईडी धाराएं प्रदान करता है जिसके परिणामस्वरूप एक समान चमक होती है और गिट्टी प्रतिरोधों की आवश्यकता समाप्त हो जाती है।AL8863 की स्विचिंग फ्रीक्वेंसी रेंज 50kHz से 1MHz तक है।व्यापक ऑपरेटिंग फ्रीक्वेंसी रेंज घटक चयन पर अधिक लचीलेपन की अनुमति देती है, और 1 मेगाहर्ट्ज तक संचालन के साथ, यह छोटे आकार के बाहरी घटकों के उपयोग की अनुमति देती है, इसलिए पीसीबी आकार और ड्राइवर बोर्ड को कम करता है।AL8863 का आउटपुट करंट VIN और CSN इनपुट पिन के बीच जुड़े एक बाहरी अवरोधक के माध्यम से सेट किया गया है।डिमिंग को डीआईएम इनपुट पिन पर पीडब्लूएम सिग्नल लगाने से हासिल किया जाता है।सॉफ्ट-स्टार्ट टाइम को डीआईएम पिन से ग्राउंड तक बाहरी कैपेसिटर का उपयोग करके समायोजित किया जा सकता है।AL8863 थर्मली एन्हांस्ड SO-8EP पैकेज में उपलब्ध है।
विशेषताएं
वाइड इनपुट वोल्टेज रेंज: 4.5V से 60V
ऑपरेटिंग फ्रीक्वेंसी रेंज: 50kHz से 1MHz
1000:1 PWM डिमिंग रेजोल्यूशन 100Hz पर
PWM सिग्नल द्वारा चालू/बंद और चमक नियंत्रण के लिए सिंगल पिन
असामान्य ऑपरेशन के लिए दोष स्थिति संकेत
एलईडी शॉर्ट संरक्षण
निहित ओपन-सर्किट एलईडी संरक्षण
एनटीसी पिन के माध्यम से प्रोग्राम करने योग्य थर्मल फोल्ड-बैक ऑपरेशन
अधिक तापमान शटडाउन
थर्मली उन्नत SO-8EP पैकेज
पूरी तरह से सीसा रहित और पूरी तरह से RoHS अनुरूप
हलोजन और सुरमा मुक्त।"ग्रीन" डिवाइस
पिन असाइनमेंट
अनुप्रयोग
वाणिज्यिक और औद्योगिक प्रकाश व्यवस्था
वास्तुकला प्रकाश
बाहरी एलईडी ड्राइवर्स और स्मार्ट प्रकाश व्यवस्था
AL8863SP-13 की विशिष्टता
श्रेणी | एकीकृत सर्किट (आईसी) पावर प्रबंधन (पीएमआईसी) एलईडी ड्राइवर्स |
एमएफआर | डायोड शामिल |
श्रृंखला | - |
प्रकार | डीसी डीसी नियंत्रक |
टोपोलॉजी | स्टेप-डाउन (हिरन) |
आंतरिक स्विच | नहीं |
आउटपुट की संख्या | 1 |
वोल्टेज - आपूर्ति (न्यूनतम) | 4.5 वी |
वोल्टेज - आपूर्ति (अधिकतम) | 60 वी |
वोल्टेज - आउटपुट | - |
वर्तमान - आउटपुट / चैनल | - |
आवृत्ति | 50 किलोहर्ट्ज़ ~ 1 मेगाहर्ट्ज |
मंद | पीडब्लूएम |
अनुप्रयोग | वाणिज्यिक और औद्योगिक प्रकाश |
परिचालन तापमान | -40 डिग्री सेल्सियस ~ 125 डिग्री सेल्सियस (टीए) |
माउन्टिंग का प्रकार | माउंट सतह |
पैकेज / मामला | 8-SOIC (0.154", 3.90mm चौड़ाई) एक्सपोज़्ड पैड |
आपूर्तिकर्ता डिवाइस पैकेज | 8-एसओ-ईपी |
मूल
हमारी कंपनी सुनिश्चित करती है कि उत्पादों का प्रत्येक बैच मूल कारखाने से आता है, और मूल लेबल और पेशेवर परीक्षण एजेंसी रिपोर्ट प्रदान कर सकता है।
कीमत
हम विभिन्न प्रकार के उद्धरण चैनल प्रदान करते हैं, और बातचीत के बाद ऑर्डर अनुबंध पर हस्ताक्षर करते हैं।
लेन-देन
संचार और समझौते के बाद, हम आपको भुगतान की व्यवस्था करने के लिए मार्गदर्शन करेंगे।
वितरण चक्र
उसी दिन डिलीवरी, आम तौर पर 5-12 कार्य दिवस, महामारी के दौरान थोड़ी देरी हो सकती है, हम पूरी प्रक्रिया का पालन करेंगे।
यातायात
हम आपके देश के अनुसार उपयुक्त परिवहन मोड का चयन करेंगे।
पैकेजिंग
आपके साथ संचार के बाद, हम माल की सुरक्षित डिलीवरी सुनिश्चित करने के लिए माल के वजन के अनुसार उपयुक्त पैकेजिंग विधि का चयन करेंगे।
