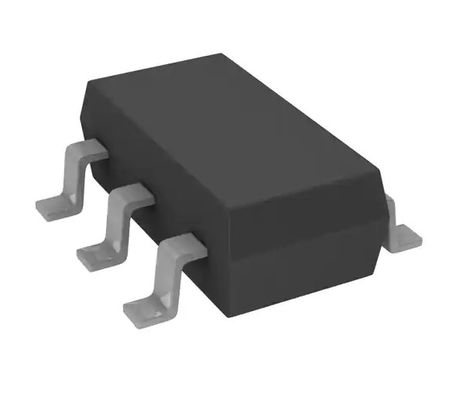

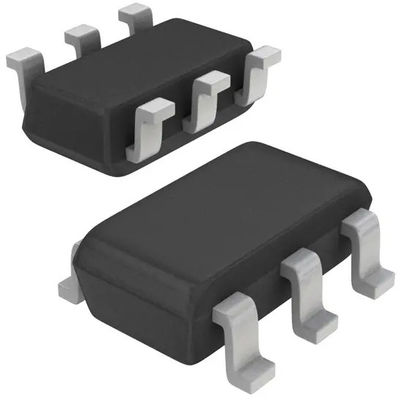

AP62200TWU-7 बक स्विचिंग रेगुलेटर 0.8V 1 आउटपुट 2A SOT-23-6 पतला TSOT-23-6

AP62200TWU-7 बक स्विचिंग रेगुलेटर 0.8V 1 आउटपुट 2A SOT-23-6 पतला TSOT-23-6

विवरण

AP62200/AP62201/AP62200T एक 2A, सिंक्रोनस बक कन्वर्टर है जिसमें 4.2V से 18V की विस्तृत इनपुट वोल्टेज रेंज है।डिवाइस पूरी तरह से 90mΩ हाई-साइड पावर MOSFET और 65mΩ लोसाइड पावर MOSFET को उच्च दक्षता वाले स्टेप-डाउन DC-DC रूपांतरण प्रदान करने के लिए एकीकृत करता है।AP62200/AP62201/AP62200T डिवाइस को तेजी से क्षणिक प्रतिक्रिया, आसान लूप स्थिरीकरण, और कम आउटपुट वोल्टेज तरंग प्राप्त करने के लिए लगातार ऑन-टाइम (सीओटी) नियंत्रण को अपनाने के कारण बाहरी घटक गिनती को कम करके आसानी से उपयोग किया जाता है।AP62200/AP62201/AP62200T डिज़ाइन इलेक्ट्रोमैग्नेटिक इंटरफेरेंस (EMI) कटौती के लिए अनुकूलित है।डिवाइस में एमओएसएफईटी टर्न-ऑन और टर्न-ऑफ समय का त्याग किए बिना स्विचिंग नोड रिंगिंग का विरोध करने के लिए एक मालिकाना गेट ड्राइवर योजना है, जो एमओएसएफईटी स्विचिंग के कारण उच्च आवृत्ति विकिरण वाले ईएमआई शोर को कम करता है।AP62200/AP62201 SOT563 (मानक) और TSOT26 (मानक) पैकेज में उपलब्ध है।AP62200T TSOT26 (मानक) पैकेज में उपलब्ध है।

विशेषताएं

VIN: 4.2V से 18V

आउटपुट वोल्टेज (VOUT): 0.8V से 7V

 2A निरंतर आउटपुट करंट

 0.8V ± 1% संदर्भ वोल्टेज (TA = +25°C)

 AP62200 और AP62201

 0.763V ± 1% संदर्भ वोल्टेज (TA = +25°C)

 AP62200T

 135μA कम मौन धारा (पल्स फ्रीक्वेंसी मॉड्यूलेशन)

 750kHz स्विचिंग फ्रीक्वेंसी (VIN = 12V, VOUT = 5V)

 5mA लाइट लोड पर 84% तक दक्षता

 सर्वश्रेष्ठ ईएमआई कटौती के लिए मालिकाना गेट ड्राइवर डिजाइन

 संरक्षण सर्किट्री

 अंडरवॉल्टेज लॉकआउट (यूवीएलओ)

 चक्र-दर-चक्र घाटी वर्तमान सीमा

 थर्मल शटडाउन

 पूरी तरह से सीसा रहित और पूरी तरह से RoHS अनुरूप

 हलोजन और सुरमा मुक्त।"ग्रीन" डिवाइस

ऑटोमोटिव अनुप्रयोगों के लिए विशिष्ट परिवर्तन नियंत्रण की आवश्यकता होती है

पिन असाइनमेंट

अनुप्रयोग

 5V और 12V वितरित बिजली बस आपूर्ति

 फ्लैट स्क्रीन टीवी सेट और मॉनिटर

 सफेद सामान और छोटे घरेलू उपकरण

 एफपीजीए, डीएसपी, और एएसआईसी आपूर्तियां

 होम ऑडियो

 नेटवर्क सिस्टम

 गेमिंग कंसोल

 उपभोक्ता इलेक्ट्रॉनिक्स

लोड का सामान्य प्रयोजन बिंदु
