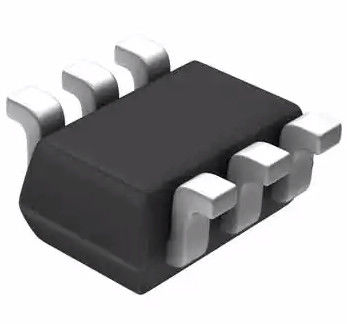

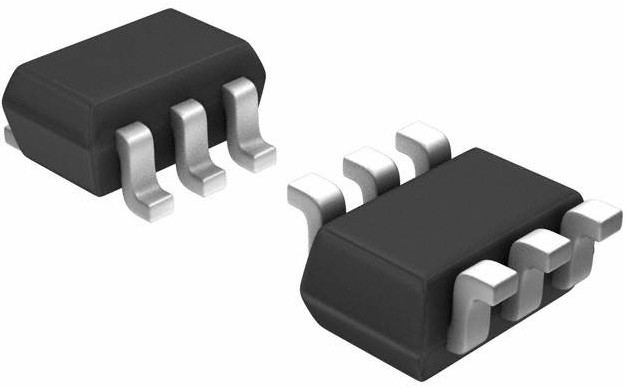

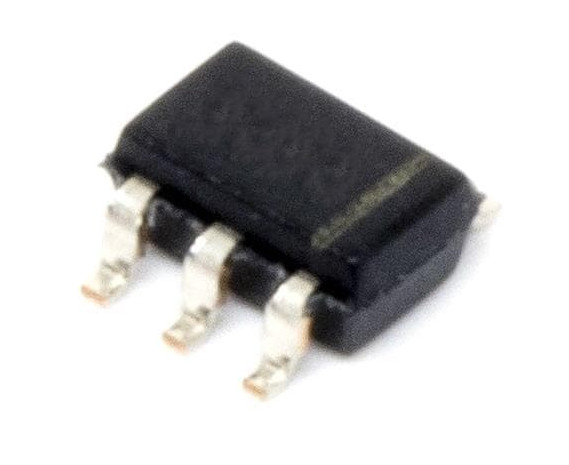

AD5247BKSZ100-1RL7 डिजिटल पोटेंशियोमीटर 100k ओहम 1 सर्किट 128 टैप I²C

AD5247BKSZ100-1RL7 डिजिटल पोटेंशियोमीटर 100k ओहम 1 सर्किट 128 टैप I²C इंटरफ़ेस SC-70-6

विशेषताएं

128 पद

एंड-टू-एंड प्रतिरोध: 5 kΩ, 10 kΩ, 50 kΩ, 100 kΩ

अल्ट्राकॉम्पैक्ट, SC70-6 (2 मिमी × 2.1 मिमी) पैकेज

मैं 2C-संगत इंटरफ़ेस

वाइपर रजिस्टर का पूरा पढ़ना/लिखना

पावर-ऑन प्रीसेट टू मिडस्केल

एकल आपूर्ति 2.7 वी से 5.5 वी

रिओस्टेट मोड तापमान गुणांक: 45 पीपीएम/डिग्री सेल्सियस

कम शक्ति, IDD = 0.9 µA 3.3 V ठेठ पर

वाइड ऑपरेटिंग तापमान रेंज: -40 डिग्री सेल्सियस से + 125 डिग्री सेल्सियस

अनुप्रयोग

नए डिजाइनों में मैकेनिकल पोटेंशियोमीटर प्रतिस्थापन

दबाव, तापमान, स्थिति, रसायन और ऑप्टिकल सेंसर का ट्रांसड्यूसर समायोजन

आरएफ एम्पलीफायर-पूर्वाग्रह

एलसीडी चमक और कंट्रास्ट समायोजन

ऑटोमोटिव इलेक्ट्रॉनिक्स समायोजन

नियंत्रण और ऑफसेट समायोजन प्राप्त करें

फंक्शनल ब्लॉक डायग्राम

सामान्य विवरण

AD5247 128-स्थिति समायोजन अनुप्रयोगों के लिए एक कॉम्पैक्ट, 2 मिमी × 2.1 मिमी, पैकेज्ड समाधान प्रदान करता है।यह उपकरण मैकेनिकल पोटेंशियोमीटर या वेरिएबल रेसिस्टर के समान इलेक्ट्रॉनिक समायोजन कार्य करता है।चार अलग-अलग एंड-टू-एंड प्रतिरोध मूल्यों (5 kΩ, 10 kΩ, 50 kΩ, और 100 kΩ) में उपलब्ध, ये कम तापमान गुणांक उपकरण उच्च सटीकता और स्थिरता चर प्रतिरोध समायोजन के लिए आदर्श हैं।वाइपर सेटिंग्स I2 सी-संगत डिजिटल इंटरफ़ेस के माध्यम से नियंत्रित होती हैं, जिसका उपयोग वर्तमान वाइपर रजिस्टर नियंत्रण शब्द को वापस पढ़ने के लिए भी किया जा सकता है।10 kΩ और 100 kΩ विकल्पों में से प्रत्येक में तीन हार्ड-कोडेड स्लेव एड्रेस विकल्प उपलब्ध हैं, जो उपयोगकर्ताओं को एक I2 C बस में इन तीन डिवाइसों तक पहुंचने की अनुमति देता है (स्लेव एड्रेस स्थानों की पूरी सूची के लिए तालिका 8 देखें)।वाइपर और फिक्स्ड रेसिस्टर के किसी भी अंतिम बिंदु के बीच का प्रतिरोध RDAC लैच में स्थानांतरित डिजिटल कोड के संबंध में रैखिक रूप से भिन्न होता है।ध्यान दें कि इस दस्तावेज़ में डिजिटल पोटेंशियोमीटर, वीआर (वैरिएबल रेसिस्टर) और आरडीएसी का परस्पर उपयोग किया जाता है।2.7 V से 5.5 V बिजली की आपूर्ति और 0.9 µA (3.3 V) की खपत से संचालित होने से AD5247 को पोर्टेबल बैटरी चालित अनुप्रयोगों में उपयोग करने की अनुमति मिलती है।

AD5247BKSZ100-1RL7 की विशिष्टता

मूल

हमारी कंपनी सुनिश्चित करती है कि उत्पादों का प्रत्येक बैच मूल कारखाने से आता है, और मूल लेबल और पेशेवर परीक्षण एजेंसी रिपोर्ट प्रदान कर सकता है।

कीमत

हम विभिन्न प्रकार के उद्धरण चैनल प्रदान करते हैं, और बातचीत के बाद ऑर्डर अनुबंध पर हस्ताक्षर करते हैं।

लेन-देन

संचार और समझौते के बाद, हम आपको भुगतान की व्यवस्था करने के लिए मार्गदर्शन करेंगे।

वितरण चक्र

उसी दिन डिलीवरी, आम तौर पर 5-12 कार्य दिवस, महामारी के दौरान थोड़ी देरी हो सकती है, हम पूरी प्रक्रिया का पालन करेंगे।

यातायात

हम आपके देश के अनुसार उपयुक्त परिवहन मोड का चयन करेंगे।

पैकेजिंग

आपके साथ संचार के बाद, हम माल की सुरक्षित डिलीवरी सुनिश्चित करने के लिए माल के वजन के अनुसार उपयुक्त पैकेजिंग विधि का चयन करेंगे।
