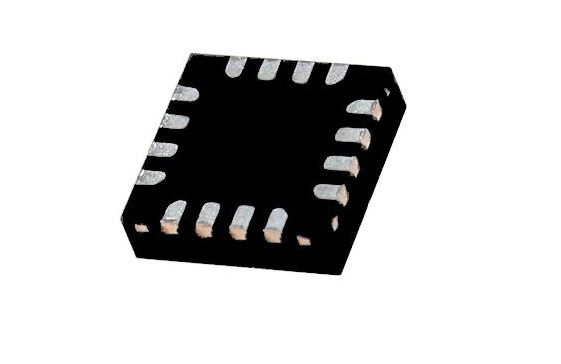

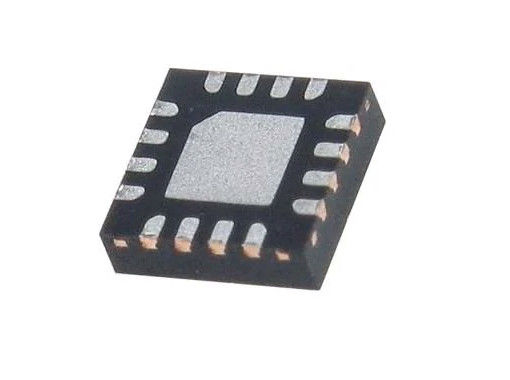

ISL15100IRZ-T7 इंटीग्रेटेड सर्किट चिप 16-QFN PLC मिमो डिफरेंशियल लाइन ड्राइवर
| उत्पत्ति के प्लेस | अमेरीका |
|---|---|
| ब्रांड नाम | Renesas Electronics America Inc |
| प्रमाणन | RoHS |
| मॉडल संख्या | ISL15100IRZ-T7 |
| न्यूनतम आदेश मात्रा | 1000 |
| मूल्य | negotiations |
| पैकेजिंग विवरण | रील |
| प्रसव के समय | 5-8 कार्य दिवस |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | 10000 |
उत्पाद विवरण
| आदर्श | ISL15100IRZ-T7 | वोल्टेज आपूर्ति | 8 वी ~ 13.2 वी |
|---|---|---|---|
| ऑपरेटिंग आपूर्ति वर्तमान | 32 एमए | परिचालन तापमान | -40 डिग्री सेल्सियस ~ 85 डिग्री सेल्सियस |
| ड्राइवरों/रिसीवरों की संख्या | 1/0 | पैकेज / मामला | 16-टीएफक्यूएफएन एक्सपोज्ड पैड |
| प्रमुखता देना | ISL15100IRZ-T7 इंटीग्रेटेड सर्किट चिप,इंटीग्रेटेड सर्किट चिप 16-QFN,16-QFN PLC Mimo डिफरेंशियल लाइन ड्राइवर |
||
उत्पाद विवरण
ISL15100IRZ-T7 1/0 ड्राइवर 16-QFN (4x4) बफ़र्स और लाइन ड्राइवर्स PLC मिमो लाइन ड्राइवर
ISL15100 पावर लाइन कम्युनिकेशन (PLC) अनुप्रयोगों के लिए विकसित एक सिंगल पोर्ट डिफरेंशियल लाइन ड्राइवर है।ओएफडीएम पीएलसी मॉडेम लिंक में आवश्यक उच्च स्तर की रैखिकता को बनाए रखते हुए डिवाइस को भारी लाइन भार चलाने के लिए डिज़ाइन किया गया है।100 लाइन लोड में कुल ट्रांसमिट सिग्नल पावर के 15.5dBm के साथ, ड्राइवर 86MHz तक आउटपुट स्पेक्ट्रम में -43dB औसत MTPR विरूपण प्राप्त करता है।ISL15100 में चार पावर सेटिंग्स (अक्षम, निम्न, मध्यम, उच्च) की अनुमति देने के लिए दो पूर्वाग्रह वर्तमान नियंत्रण पिन (C0, C1) हैं।अक्षम मोड में, लाइन ड्राइवर आउटपुट उच्च प्राप्त सिग्नल आयाम की उपस्थिति में एक उच्च प्रतिबाधा बनाए रखता है, इसलिए यह TDM प्राप्त सिग्नल अखंडता को प्रभावित नहीं करता है।ISL15100 थर्मली-वर्धित 16 Ld QFN में उपलब्ध है और पूर्ण -40°C से +85°C परिवेश तापमान सीमा पर संचालन के लिए निर्दिष्ट है।
विशेषताएं
• एकल अंतर चालक
• 100 मेगाहर्ट्ज ब्रॉडबैंड पीएलसी जी.एच.एन., ईओसी, होमप्लग एवी2
• वर्तमान चयन को सक्षम/अक्षम करने और आपूर्ति करने के लिए नियंत्रण पिन
टीडीएम ऑपरेशन के लिए अक्षम होने पर उच्च आउटपुट प्रतिबाधा
फुल लाइन पॉवर पर -43dBc औसत MTPR डिस्टॉर्शन
• सिंगल +12V या बाइपोलर ±6V नाममात्र की आपूर्ति
• हाई सर्ज करंट हैंडलिंग क्षमता
अनुप्रयोग
• पावर लाइन संचार अंतर चालक
• ISL1571IRZ में पिन संगत अपग्रेड
विशिष्ट आवेदन सर्किट
ISL15100IRZ-T7 की विशिष्टता
| श्रेणी | एकीकृत सर्किट (आईसी) इंटरफेस ड्राइवर, रिसीवर, ट्रांसीवर |
|
प्रकार
|
चालक
|
|
ड्राइवरों/रिसीवरों की संख्या
|
1/0
|
|
वोल्टेज आपूर्ति
|
8 वी ~ 13.2 वी
|
|
परिचालन तापमान
|
-40 डिग्री सेल्सियस ~ 85 डिग्री सेल्सियस
|
|
माउन्टिंग का प्रकार
|
माउंट सतह
|
|
पैकेज / मामला
|
16-टीएफक्यूएफएन एक्सपोज्ड पैड
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
16-क्यूएफएन (4x4)
|
मूल
हमारी कंपनी सुनिश्चित करती है कि उत्पादों का प्रत्येक बैच मूल कारखाने से आता है, और मूल लेबल और पेशेवर परीक्षण एजेंसी रिपोर्ट प्रदान कर सकता है।
कीमत
हम विभिन्न प्रकार के उद्धरण चैनल प्रदान करते हैं, और बातचीत के बाद ऑर्डर अनुबंध पर हस्ताक्षर करते हैं।
लेन-देन
संचार और समझौते के बाद, हम आपको भुगतान की व्यवस्था करने के लिए मार्गदर्शन करेंगे।
वितरण चक्र
उसी दिन डिलीवरी, आम तौर पर 5-12 कार्य दिवस, महामारी के दौरान थोड़ी देरी हो सकती है, हम पूरी प्रक्रिया का पालन करेंगे।
यातायात
हम आपके देश के अनुसार उपयुक्त परिवहन मोड का चयन करेंगे।
पैकेजिंग
आपके साथ संचार के बाद, हम माल की सुरक्षित डिलीवरी सुनिश्चित करने के लिए माल के वजन के अनुसार उपयुक्त पैकेजिंग विधि का चयन करेंगे।
