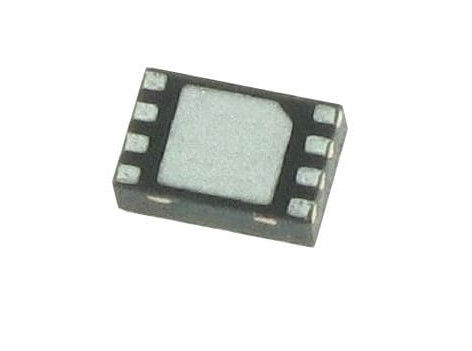

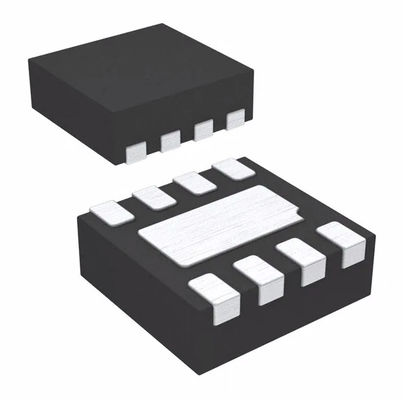

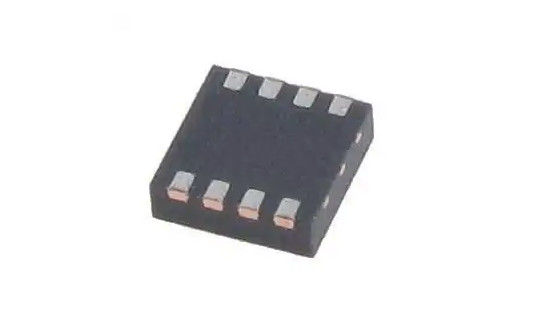

ISL29021IROZ-T7 ऑप्टिकल सेंसर IR I²C 8-WFDFN एक्सपोज़्ड पैड 2.25V ~ 3.63V

डिजिटल कन्वर्टर्स के लिए ISL29021IROZ-T7 ऑप्टिकल सेंसर IR I²C 8-WFDFN एक्सपोज़्ड पैड लाइट

ISL29021 एक अंतर्निहित IR LED ड्राइवर और I2C इंटरफ़ेस (SMBus संगत) के साथ एक एकीकृत निकटता और इन्फ्रारेड सेंसर है।यह डिवाइस इंफ्रारेड सेंसिंग प्रदान करता है जिससे इंटरप्ट फंक्शन के साथ निकटता का अनुमान लगाया जा सके।इंफ्रारेड और प्रॉक्सिमिटी सेंसिंग के लिए, चार्ज-बैलेंसिंग ए/डी रूपांतरण तकनीक के आधार पर एक आंतरिक एडीसी डिजाइन किया गया है।एडीसी का उपयोग फोटोडायोड सरणी से आउटपुट सिग्नल को डिजिटाइज़ करने के लिए किया जाता है जब बाहरी आईआर एलईडी को चलाने के लिए उपयोगकर्ता-चयनित मॉडुलन आवृत्ति के तहत प्रोग्राम किए गए समय अवधि के लिए आंतरिक आईआर एलईडी ड्राइवर चालू और बंद होता है।चूंकि यह निकटता सेंसर अवांछित आईआर शोर को अत्यधिक अस्वीकार करने के लिए शोर रद्दीकरण योजना को नियोजित करता है, निकटता संवेदन का डिजिटल आउटपुट दूरी के साथ घटता है।विभिन्न प्रकार के IR एमिटर LED को चलाने के लिए ड्राइवर आउटपुट करंट 100mA तक का चयन करने योग्य है।ऑपरेशन के चार अलग-अलग तरीकों को I2C इंटरफ़ेस के माध्यम से चुना जा सकता है: प्रोग्राम करने योग्य आईआर सेंसिंग एक बार, प्रोग्राम करने योग्य निकटता सेंसिंग एक बार, प्रोग्राम करने योग्य निरंतर आईआर सेंसिंग और प्रोग्राम करने योग्य निरंतर निकटता सेंसिंग।प्रोग्रामेबल वन-टाइम ऑपरेशन मोड बिजली को बहुत कम कर देता है क्योंकि एक तत्काल स्वचालित शटडाउन 0.5µA से कम समग्र आपूर्ति वर्तमान को कम कर देता है।ISL29021 हार्डवेयर और सॉफ्टवेयर दोनों व्यवधानों का समर्थन करता है जो तब तक मुखर रहते हैं जब तक कि निकटता का पता लगाने के लिए होस्ट इसे I 2C इंटरफ़ेस के माध्यम से साफ़ नहीं कर देता।2.5V से 3.63V तक आपूर्ति पर संचालित करने के लिए डिज़ाइन किया गया, ISL29021 -40°C से +85°C परिवेश तापमान सीमा पर संचालन के लिए निर्दिष्ट है।यह एक स्पष्ट, Pb-मुक्त 8 Ld ODFN पैकेज में पैक किया गया है।

विशेषताएं

निकटता संवेदन

• निकटता संवेदन के दौरान परिवेशी आईआर रद्दीकरण

- सीधी धूप में काम करता है

प्रोग्रामेबल सोर्स करंट के साथ IR LED ड्राइवर

- 100mA से 12.5mA तक एडजस्टेबल करंट ड्राइव

• प्रोग्रामयोग्य एलईडी वर्तमान मॉडुलन आवृत्ति

• परिवर्तनीय रूपांतरण संकल्प 16-बिट तक

• चयन योग्य रेंज (I2C के माध्यम से)

• सूर्य के प्रकाश सहित विभिन्न प्रकाश स्रोतों के तहत काम करता है

निकटता सेंसर के लिए आदर्श वर्णक्रमीय प्रतिक्रिया

• प्रॉक्सिमिटी सेंसर की रेंज 850nm से 950nm तक है

- 850 एनएम या 950 एनएम एलईडी समाधान का उपयोग कर सकते हैं

अल्ट्रा लो पावर

• 90μA मैक्स ऑपरेटिंग करंट

• सॉफ्टवेयर शटडाउन और स्वचालित शटडाउन

- 0.5μA अधिकतम शटडाउन करंट

प्रयोग करने में आसान

• I2C (SMBus संगत) आउटपुट

• कोई जटिल एल्गोरिदम की आवश्यकता नहीं है

• तापमान मुआवजा

• छोटा आकार कारक

- 8 Ld 2.0mmx2.1mmx0.7mm ODFN पैकेज

अतिरिक्त सुविधाओं

• I2C और SMBus संगत

• I2C इंटरफ़ेस के लिए 1.7V से 3.63V आपूर्ति

• 2.25V से 3.63V सेंसर बिजली की आपूर्ति

• पंजाब-मुक्त (RoHS अनुरूप)

अनुप्रयोग

• डिस्प्ले और कीपैड प्रॉक्सिमिटी सेंसिंग के लिए:

- मोबाइल उपकरण: स्मार्ट फोन, पीडीए, जीपीएस

- कम्प्यूटिंग डिवाइस: नोटबुक पीसी, वेबपैड

- उपभोक्ता उपकरण: एलसीडी-टीवी, डिजिटल पिक्चर फ्रेम, डिजिटल कैमरा

• औद्योगिक और चिकित्सा निकटता संवेदन

ब्लॉक आरेख
