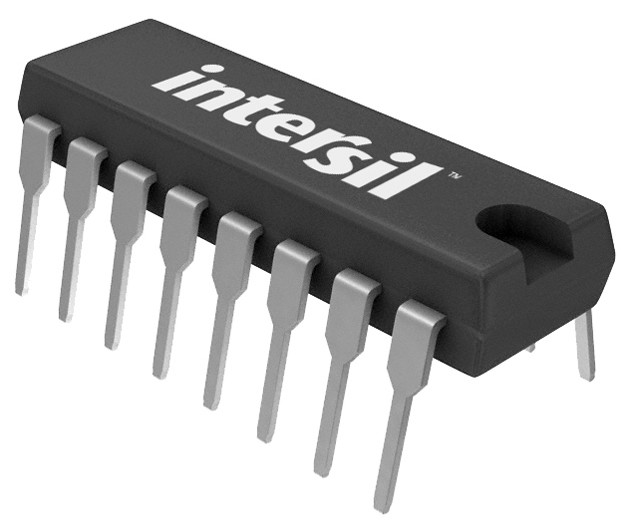

HIP4082IPZ इंटीग्रेटेड सर्किट चिप हाफ ब्रिज ड्राइवर Ic नॉन इनवर्टिंग 16-PDIP 1V

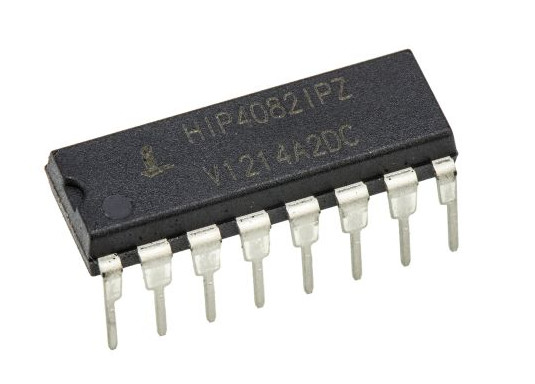

HIP4082IPZ हाफ-ब्रिज गेट ड्राइवर IC नॉन-इनवर्टिंग 16-PDIP

एचआईपी4082 एक मध्यम आवृत्ति, मध्यम वोल्टेज एच-ब्रिज एन-चैनल एमओएसएफईटी ड्राइवर आईसी है, जो 16 लीड प्लास्टिक एसओआईसी (एन) और डीआईपी पैकेज में उपलब्ध है।

पीडब्लूएम मोटर नियंत्रण और यूपीएस अनुप्रयोगों के लिए विशेष रूप से लक्षित, ब्रिज आधारित डिजाइन को एचआईपी4082 एच-ब्रिज ड्राइवर के साथ सरल और लचीला बनाया गया है।80V तक के संचालन के साथ, डिवाइस मध्यम शक्ति स्तरों के अनुप्रयोगों के लिए सबसे उपयुक्त है।

HIP4081 के समान, इसमें हर संभव स्विच संयोजन को चलाने के लिए एक लचीला इनपुट प्रोटोकॉल है, सिवाय उनके जो शूट-थ्रू स्थिति का कारण बनते हैं।HIP4082 का कम ड्राइव करंट छोटी पैकेजिंग की अनुमति देता है और इसमें प्रोग्राम करने योग्य डेड टाइम (0.1 से 4.5s) की व्यापक रेंज होती है, जो इसे 200kHz तक की फ्रीक्वेंसी स्विच करने के लिए आदर्श बनाती है।HIP4082 में एक आंतरिक चार्ज पंप नहीं होता है, लेकिन ऊपरी ड्राइव सर्किट के नॉन-लैचिंग लेवल-शिफ्ट ट्रांसलेशन कंट्रोल को शामिल करता है।

सुविधाओं और विशिष्टताओं का यह सेट उन अनुप्रयोगों के लिए अनुकूलित है जहां आकार और लागत महत्वपूर्ण हैं।उच्च ड्राइव क्षमता की आवश्यकता वाले अनुप्रयोगों के लिए HIP4080A और HIP4081A की सिफारिश की जाती है।

विशेषताएं

• स्वतंत्र रूप से 4 N-चैनल FET को हाफ ब्रिज या फुल ब्रिज कॉन्फ़िगरेशन में चलाता है

• बूटस्ट्रैप 95VDC को अधिकतम वोल्टेज की आपूर्ति करता है

• आमतौर पर 15ns के उदय और पतन के समय के साथ 50°C पर मुक्त हवा में 1000pF लोड ड्राइव करता है

• यूजर-प्रोग्रामेबल डेड टाइम (0.1 से 4.5s)

• DIS (अक्षम) इनपुट नियंत्रण को ओवरराइड करता है और कम खींचे जाने पर बूटस्ट्रैप कैपेसिटर को ताज़ा करता है

• इनपुट लॉजिक थ्रेसहोल्ड 5V से 15V लॉजिक स्तरों के साथ संगत

• शूट-थ्रू सुरक्षा

• अंडरवोल्टेज संरक्षण

• पीबी-फ्री प्लस एनील उपलब्ध (आरओएचएस अनुपालन)

अनुप्रयोग

• यूपीएस सिस्टम

• डीसी मोटर नियंत्रण

• फुल ब्रिज पावर सप्लाई

• स्विचिंग पावर एम्पलीफायर

• नॉइज़ कैंसलेशन सिस्टम

• बैटरी चालित वाहन

• बाह्य उपकरणों

• मीडियम/लार्ज वॉइस कॉइल मोटर्स


HIP4082IPZ की विशिष्टता

मूल

हमारी कंपनी सुनिश्चित करती है कि उत्पादों का प्रत्येक बैच मूल कारखाने से आता है, और मूल लेबल और पेशेवर परीक्षण एजेंसी रिपोर्ट प्रदान कर सकता है।

कीमत

हम विभिन्न प्रकार के उद्धरण चैनल प्रदान करते हैं, और बातचीत के बाद ऑर्डर अनुबंध पर हस्ताक्षर करते हैं।

लेन-देन

संचार और समझौते के बाद, हम आपको भुगतान की व्यवस्था करने के लिए मार्गदर्शन करेंगे।

वितरण चक्र

उसी दिन डिलीवरी, आम तौर पर 5-12 कार्य दिवस, महामारी के दौरान थोड़ी देरी हो सकती है, हम पूरी प्रक्रिया का पालन करेंगे।

यातायात

हम आपके देश के अनुसार उपयुक्त परिवहन मोड का चयन करेंगे।

पैकेजिंग

आपके साथ संचार के बाद, हम माल की सुरक्षित डिलीवरी सुनिश्चित करने के लिए माल के वजन के अनुसार उपयुक्त पैकेजिंग विधि का चयन करेंगे।
