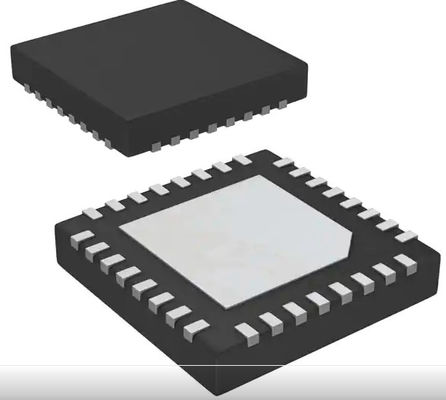

ISL6314CRZ-T इंटीग्रेटेड सर्किट चिप Intel VR11 AMD CPU वोल्टेज रेगुलेटर IC 32-QFN

ISL6314CRZ-T कंट्रोलर Intel VR11 AMD CPU वोल्टेज रेगुलेटर IC 1 आउटपुट 32-QFN

ISL6314 एकल-चरण PWM नियंत्रण आईसी उन्नत माइक्रोप्रोसेसरों के लिए एक सटीक वोल्टेज विनियमन प्रणाली प्रदान करता है।यह नियंत्रक आईसी बहु-चरण उत्पाद परिवार के समान सुविधाओं को बनाए रखता है, लेकिन निम्न वर्तमान प्रणालियों के लिए आउटपुट को एकल-चरण में कम कर देता है।बाहरी भागों की संख्या को कम करके, इस एकीकरण को लागत और स्थान बचाने वाले बिजली प्रबंधन समाधान के लिए अनुकूलित किया गया है।

इस नियंत्रक आईसी की एक उत्कृष्ट विशेषता इसकी बहु-प्रोसेसर संगतता है, जो इसे इंटेल और एएमडी दोनों माइक्रोप्रोसेसरों के साथ काम करने की अनुमति देती है।Intel VR11 के साथ-साथ AMD 5-बिट और 6-बिट DAC टेबल के लिए प्रोग्राम करने योग्य VID कोड शामिल हैं।रिमोट वोल्टेज सेंसिंग के लिए एक सर्किट प्रदान किया जाता है, जो रिमोट और स्थानीय आधारों के बीच किसी भी संभावित अंतर की भरपाई करता है।आउटपुट वोल्टेज भी एक बाहरी प्रतिरोधी के उपयोग के माध्यम से सकारात्मक या नकारात्मक ऑफसेट हो सकता है।

ISL6314 की एक और अनूठी विशेषता एक सर्किट के अतिरिक्त है जो चापलूसी लोड क्षणिक प्रतिक्रिया और अच्छी तरह से नियंत्रित गतिशील वीआईडी ​​प्रतिक्रिया के लिए मुआवजे को अनुकूलित करने की अनुमति देता है।

ISL6314 में लोड लागू करने और हटाने के लिए इष्टतम क्षणिक प्रतिक्रिया के लिए उन्नत नियंत्रण लूप सुविधाएँ भी शामिल हैं।लोड लाइन प्रोग्रामिंग के लिए इन सुविधाओं में से एक अत्यधिक सटीक, पूरी तरह से अंतर, निरंतर डीसीआर वर्तमान संवेदन है।सक्रिय पल्स पोजिशनिंग (एपीपी) और अनुकूली चरण संरेखण (एपीए) दो अन्य अनूठी विशेषताएं हैं, जो उच्च डी/डीटी लोड ट्रांज़िएंट के लिए त्वरित प्रारंभिक प्रतिक्रिया की अनुमति देती हैं;लागत कम करने में मदद करते हुए आउटपुट बल्क कैपेसिटर की संख्या को कम किया जा सकता है।

इस नियंत्रक आईसी की सुरक्षा सुविधाओं में परिष्कृत ओवरवॉल्टेज, अंडरवॉल्टेज और ओवरकुरेंट सुरक्षा का एक सेट शामिल है।इसके अलावा, ISL6314 में रिमोट सेंसिंग इनपुट पर खुले सर्किट से सुरक्षा शामिल है।संयुक्त रूप से, ये सुविधाएँ माइक्रोप्रोसेसर और पावर सिस्टम के लिए उन्नत सुरक्षा प्रदान करती हैं।

विशेषताएं

• एकीकृत-चालक एकल-चरण बिजली रूपांतरण

• सटीक कोर वोल्टेज विनियमन

- डिफरेंशियल रिमोट वोल्टेज सेंसिंग

- ±0.5% सिस्टम सटीकता अधिक तापमान

- समायोज्य संदर्भ-वोल्टेज ऑफसेट

• इष्टतम क्षणिक प्रतिक्रिया

- अनुकूली चरण संरेखण (एपीए)

- एक्टिव पल्स पोजिशनिंग (एपीपी) मॉड्यूलेशन

• पूरी तरह से विभेदक, सतत डीसीआर करंट सेंसिंग

- सटीक लोड लाइन प्रोग्रामिंग

• वेरिएबल गेट ड्राइव बायस: 5V से 12V

• बहु-प्रोसेसर संगत

- ऑपरेशन का इंटेल VR11 मोड

- एएमडी मोड ऑफ ऑपरेशन

• माइक्रोप्रोसेसर वोल्टेज पहचान इनपुट

- 8-बिट डीएसी

- Intel VR11, AMD 5-बिट और AMD 6-बिट DAC टेबल्स के बीच चयन योग्य

- गतिशील वीआईडी ​​प्रौद्योगिकी

• अतिप्रवाह संरक्षण

• बहु-स्तरीय ओवरवॉल्टेज संरक्षण

• डिजिटल सॉफ्ट-स्टार्ट

• 1.0 मेगाहर्ट्ज तक चयन करने योग्य संचालन आवृत्ति

• पंजाब-मुक्त (RoHS अनुरूप)

बाहर पिन

ISL6314 इंटीग्रेटेड ड्राइवर ब्लॉक डायग्राम

ISL6314CRZ-T की विशिष्टता
