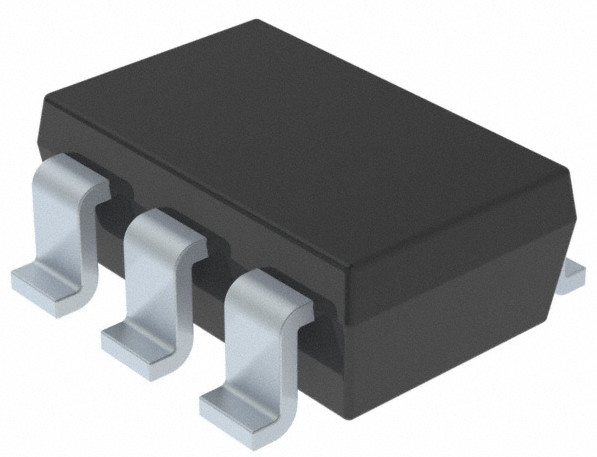

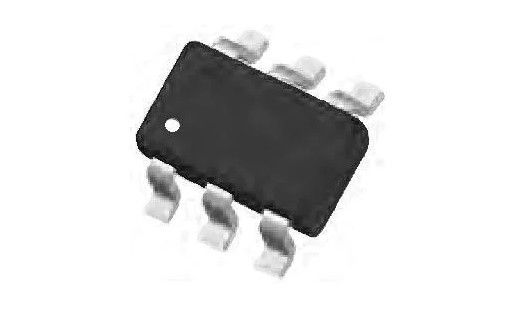

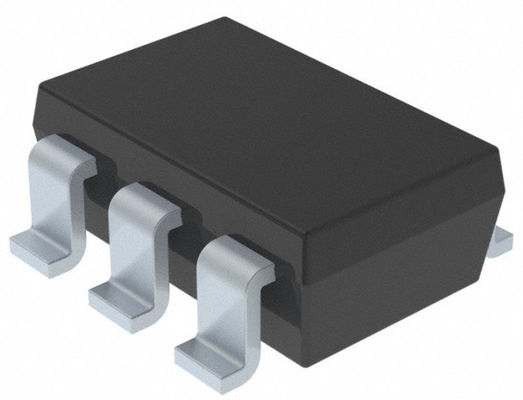

AP3125AKTR-G1 कनवर्टर ऑफ़लाइन फ्लाईबैक टोपोलॉजी 65kHz SOT-26

उत्पत्ति के प्लेस	अमेरीका
ब्रांड नाम	Diodes Incorporated
प्रमाणन	RoHS
मॉडल संख्या	AP3125AKTR-G1
न्यूनतम आदेश मात्रा	3000
मूल्य	negotiations
पैकेजिंग विवरण	टेप रील (TR)
प्रसव के समय	5-8 कार्य दिवस
भुगतान शर्तें	टी/टी
आपूर्ति की क्षमता	9000

उत्पाद विवरण

आदर्श	AP3125AKTR-G1	टोपोलॉजी	वापिस जाना
वोल्टेज - स्टार्ट अप	15.8 वी	वोल्टेज - आपूर्ति (Vcc/Vdd)	10 वी ~ 25 वी
फ्रीक्वेंसी - स्विचिंग	65 किलोहर्ट्ज़	दोष संरक्षण	करंट लिमिटिंग, ओवर लोड, ओवर टेम्परेचर, ओवर वोल्टेज

एक संदेश छोड़ें

उत्पाद विवरण

AP3125AKTR-G1, कनवर्टर ऑफ़लाइन फ्लाईबैक टोपोलॉजी 65kHz SOT-26

विवरण

DIODES™ AP3125A एक वर्तमान मोड PWM नियंत्रक है जो उच्च प्रदर्शन, कम स्टैंडबाय पावर और लागत प्रभावी ऑफ़लाइन फ्लाईबैक कन्वर्टर्स के लिए अनुकूलित है।PWM स्विचिंग आवृत्ति सामान्य ऑपरेशन पर आंतरिक रूप से तय होती है (लगभग 65kHz)।मध्यम लोड में, आवृत्ति फोल्डबैक की सहायता से सिस्टम दक्षता में सुधार के लिए आईसी ग्रीन मोड में प्रवेश करेगा।श्रव्य शोर से बचने के लिए एक न्यूनतम स्विचिंग आवृत्ति (लगभग 20kHz) सेट की गई है।नो लोड या लाइट लोड में, आईसी स्टैंडबाय पावर को कम करने के लिए बर्स्ट मोड में प्रवेश करेगा।इसके अलावा, ईएमआई उत्सर्जन को कम करने के लिए फ्रिक्वेंसी डाइथरिंग फंक्शन बिल्ट-इन है।आंतरिक ढलान मुआवजा इनपुट वोल्टेज और लोड स्थितियों की विस्तृत श्रृंखला पर अधिक स्थिर पीक-वर्तमान मोड नियंत्रण की अनुमति देता है।आंतरिक लाइन मुआवजा संपूर्ण सार्वभौमिक लाइन वोल्टेज रेंज पर निरंतर आउटपुट पावर सीमा सुनिश्चित करता है।व्यापक सुरक्षा सुविधाएँ शामिल हैं, जैसे कि चक्र-दर-चक्र वर्तमान सीमा (OCP), VCC ओवरवॉल्टेज प्रोटेक्शन (VOVP), आंतरिक OTP, ओवरलोड प्रोटेक्शन (OLP), और पिन की गलती से सुरक्षा।बहुमुखी कुंडी कार्यों को बाहरी घटकों की न्यूनतम संख्या का उपयोग करके कार्यान्वित किया जा सकता है।

विशेषताएं

 बहुत कम स्टार्ट-अप करंट

 वर्तमान मोड नियंत्रण

 गैर-श्रव्य-शोर ग्रीन-मोड नियंत्रण

 आंतरिक ढलान मुआवजा

 स्टार्टअप प्रक्रिया के दौरान सॉफ्ट स्टार्ट

 उच्च औसत क्षमता के लिए फ्रीक्वेंसी फोल्ड बैक

एफओसीपी के साथ सेकेंडरी वाइंडिंग शॉर्ट प्रोटेक्शन

ईएमआई कम करने के लिए सॉफ्ट स्विचिंग

 वीसीसी रखरखाव मोड

 उपयोगी पिन फॉल्ट प्रोटेक्शन: SENSE पिन फ्लोटिंग CTRL पिन शॉर्ट टू ग्राउंड FB/ऑप्टो-कपलर ओपन/शॉर्ट

 व्यापक सिस्टम सुरक्षा सुविधा: वीसीसी ओवरवॉल्टेज प्रोटेक्शन (वीओवीपी) ओवरलोड प्रोटेक्शन (ओएलपी)

वीओवीपी, ओएलपी और सीटीआरएल पिन सुरक्षा के लिए वैकल्पिक लैच मोड

SOT26 का मिनी साइज पैकेज

 पिन-टू-पिन AP3105NA/NV/NL/NR के साथ संगत

पिन असाइनमेंट

अनुप्रयोग

 एसी-डीसी एडेप्टर/चार्जर स्विच करना

 ATX/BTX सहायक शक्ति

 सेट-टॉप बॉक्स (एसटीबी) बिजली की आपूर्ति

 ओपन फ्रेम स्विचिंग बिजली की आपूर्ति

श्रेणी	एकीकृत सर्किट (आईसी) पावर प्रबंधन (पीएमआईसी) एसी डीसी कन्वर्टर्स, ऑफलाइन स्विच
एमएफआर	डायोड शामिल
श्रृंखला	-
आउटपुट अलगाव	पृथक
आंतरिक स्विच	नहीं
वोल्टेज - टूटना	-
टोपोलॉजी	वापिस जाना
वोल्टेज - स्टार्ट अप	15.8 वी
वोल्टेज - आपूर्ति (Vcc/Vdd)	10 वी ~ 25 वी
साइकिल शुल्क	75%
फ्रीक्वेंसी - स्विचिंग	65 किलोहर्ट्ज़
दोष संरक्षण	करंट लिमिटिंग, ओवर लोड, ओवर टेम्परेचर, ओवर वोल्टेज
नियंत्रण सुविधाएँ	-
परिचालन तापमान	-40 डिग्री सेल्सियस ~ 150 डिग्री सेल्सियस (टीजे)
पैकेज / मामला	एसओटी-23-6
आपूर्तिकर्ता डिवाइस पैकेज	एसओटी-26
माउन्टिंग का प्रकार	माउंट सतह
