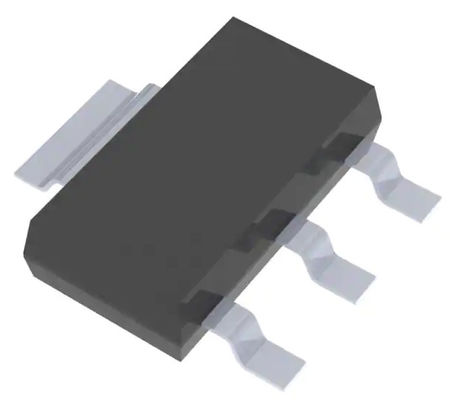

AZ1117H-3.3TRG1 लीनियर वोल्टेज रेगुलेटर IC पॉजिटिव फिक्स्ड 1 आउटपुट 1A SOT-223-3
| उत्पत्ति के प्लेस | अमेरीका |
|---|---|
| ब्रांड नाम | Diodes Incorporated |
| प्रमाणन | RoHS |
| मॉडल संख्या | AZ1117H-3.3TRG1 |
| न्यूनतम आदेश मात्रा | 4000 |
| मूल्य | negotiations |
| पैकेजिंग विवरण | टेप रील (TR) |
| प्रसव के समय | 5-8 कार्य दिवस |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | 120000 |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| आदर्श | AZ1117H-3.3TRG1 | आउटपुट कॉन्फ़िगरेशन | सकारात्मक |
|---|---|---|---|
| उत्पादन का प्रकार | हल किया गया | वोल्टेज ड्रॉपआउट (अधिकतम) | 1.25 वी @ 1 ए |
| मौजूदा उत्पादन | 1 क | पैकेज / मामला | TO-261-4, TO-261AA |
उत्पाद विवरण
AZ1117H-3.3TRG1 लीनियर वोल्टेज रेगुलेटर IC पॉजिटिव फिक्स्ड 1 आउटपुट 1A SOT-223-3
विवरण
AZ1117 1A आउटपुट करंट पर 1.15V के ड्रॉपआउट के साथ कम ड्रॉपआउट तीन-टर्मिनल नियामकों की एक श्रृंखला है।AZ1117 श्रृंखला वर्तमान सीमित और थर्मल शटडाउन प्रदान करती है।इसके सर्किट में 1.5V, 1.8V, 2.5V, 2.85V, 3.3V, 5.0V और समायोज्य संस्करणों या 1.2V संस्करण के लिए 2% के भीतर आउटपुट वोल्टेज सटीकता सुनिश्चित करने के लिए एक ट्रिम किए गए बैंडगैप संदर्भ शामिल हैं।निर्दिष्ट आउटपुट करंट और नियंत्रित शॉर्ट-सर्किट करंट सुनिश्चित करने के लिए करंट लिमिट को ट्रिम किया जाता है।ऑन-चिप थर्मल शटडाउन अधिभार और परिवेश के तापमान के किसी भी संयोजन से सुरक्षा प्रदान करता है जो अत्यधिक जंक्शन तापमान पैदा करेगा।AZ1117 का एक समायोज्य संस्करण है, जो केवल 2 बाहरी प्रतिरोधों के साथ 1.25V से 12V तक आउटपुट वोल्टेज प्रदान कर सकता है।AZ1117 श्रृंखला उद्योग मानक SOT223, SOT89, TO220-3, TO252-2 (3), TO252-2 (4), TO252-2 (5) और TO263 पावर पैकेज में उपलब्ध है।
विशेषताएं
लो ड्रॉपआउट वोल्टेज: 1A आउटपुट करंट पर 1.15V
छंटनी की वर्तमान सीमा
ऑन-चिप थर्मल शटडाउन
तीन-टर्मिनल एडजस्टेबल या फिक्स्ड 1.2V, 1.5V, 1.8V, 2.5V, 2.85V, 3.3V, 5.0V
ऑपरेशन जंक्शन तापमान: -40 से +125 सी
सीसा रहित पैकेज: SOT223, SOT89, TO220-3, TO252-2 (3), TO252-2 (4), TO252-2 (5), TO263
पूरी तरह से सीसा रहित;RoHS कॉम्प्लाइंट
अनुप्रयोग
पीसी मदरबोर्ड
एलसीडी मॉनिटर
ग्राफिक कार्ड
डीवीडी-वीडियो प्लेयर
एनआईसी / स्विच
दूरसंचार उपकरण
एडीएसएल मोडेम
प्रिंटर और अन्य परिधीय उपकरण
AZ1117H-3.3TRG1 की विशिष्टता
|
श्रेणी
|
एकीकृत सर्किट (आईसी)
पावर प्रबंधन (पीएमआईसी)
वोल्टेज नियामक - रैखिक
|
|
एमएफआर
|
डायोड शामिल
|
|
श्रृंखला
|
AZ1117
|
|
आउटपुट कॉन्फ़िगरेशन
|
सकारात्मक
|
|
उत्पादन का प्रकार
|
हल किया गया
|
|
नियामकों की संख्या
|
1
|
|
वोल्टेज - इनपुट (अधिकतम)
|
15 वी
|
|
वोल्टेज - आउटपुट (न्यूनतम / निश्चित)
|
3.3
|
|
वोल्टेज - आउटपुट (अधिकतम)
|
-
|
|
वोल्टेज ड्रॉपआउट (अधिकतम)
|
1.25 वी @ 1 ए
|
|
मौजूदा उत्पादन
|
1 क
|
|
वर्तमान - मौन (Iq)
|
10 एमए
|
|
पीएसआरआर
|
75 डीबी (120 हर्ट्ज)
|
|
नियंत्रण सुविधाएँ
|
-
|
|
संरक्षण सुविधाएँ
|
थर्मल शटडाउन
|
|
परिचालन तापमान
|
-40 डिग्री सेल्सियस ~ 125 डिग्री सेल्सियस (टीजे)
|
|
माउन्टिंग का प्रकार
|
माउंट सतह
|
|
पैकेज / मामला
|
TO-261-4, TO-261AA
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
एसओटी-223-3
|
मूल
हमारी कंपनी सुनिश्चित करती है कि उत्पादों का प्रत्येक बैच मूल कारखाने से आता है, और मूल लेबल और पेशेवर परीक्षण एजेंसी रिपोर्ट प्रदान कर सकता है।
कीमत
हम विभिन्न प्रकार के उद्धरण चैनल प्रदान करते हैं, और बातचीत के बाद ऑर्डर अनुबंध पर हस्ताक्षर करते हैं।
लेन-देन
संचार और समझौते के बाद, हम आपको भुगतान की व्यवस्था करने के लिए मार्गदर्शन करेंगे।
वितरण चक्र
उसी दिन डिलीवरी, आम तौर पर 5-12 कार्य दिवस, महामारी के दौरान थोड़ी देरी हो सकती है, हम पूरी प्रक्रिया का पालन करेंगे।
यातायात
हम आपके देश के अनुसार उपयुक्त परिवहन मोड का चयन करेंगे।
पैकेजिंग
आपके साथ संचार के बाद, हम माल की सुरक्षित डिलीवरी सुनिश्चित करने के लिए माल के वजन के अनुसार उपयुक्त पैकेजिंग विधि का चयन करेंगे।
